一、油路要求
1、外部所接油管的管径必须大于或等于油冷机的进/出油管管径大小。
2、若油冷机高于油箱一定高度,油冷机的进油口与油箱间的垂直距离(卽油泵垂直吸程)不能大于
0.5米。
3、如果用硬管链接,尽量减少弯头,从而减少管内压力。
二、接线说明
1、YLD25-300电源由专用接线盒引入,注意相线、地线标记。

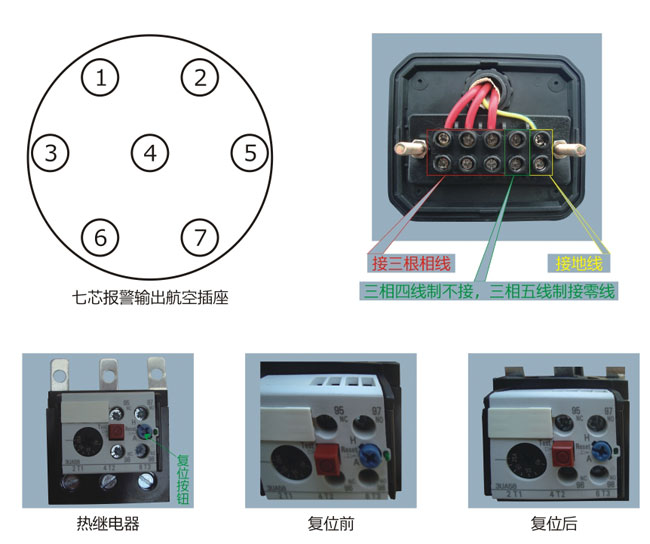

2、七芯报警输出航空插座:其中①号脚不接线,②、③脚接可接外空开关,④、⑤脚为报警输出无 源触点。⑥、⑦号脚不接线(不带泵的接油泵辅助常开触点)。(见下图)
3、YLD400-1200电源及信号线全部从设备电器柜内的预留端子接入。
4、三相四线制和三相五线制接线示意图。
5、具体接线要求可能与此不符,详见《使用说明书》。
油冷机使用维护说明
—、动静环境温度低于15℃是,如停机时间超过24小时,请在开机前通电12小时以上。压缩机有电 加热带,用以加热压缩机润滑油,防止压缩机卡缸而引起压缩机损坏。
二、请及时淸理过滤网,一般一周淸洗一次。如冷凝器翅片灰尘较多,用压缩空气淸除。
三、热继电器复位示意图片
